جزئیات محصول:
|
| نام محصول: | کابل فیبر نوری GYXTC8S | کاربرد: | کابل هوایی |
|---|---|---|---|
| تعداد هادی ها: | 12 هسته | تایپ کنید: | شکل 8 کابل فیبر نوری هوایی |
| ژاکت: | PE سیاه | نوع فیبر: | G652D |
| عضو قدرت: | عضو استحکام سیم فولادی | ||
| برجسته: | کابل فیبر نوری GYXTC8S شکل 8,کابل فیبر نوری 12 هسته ای شکل 8,کابل فیبر نوری خود پشتیبانی GYXTC8S |
||

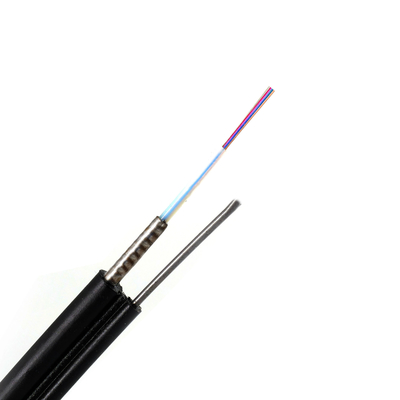

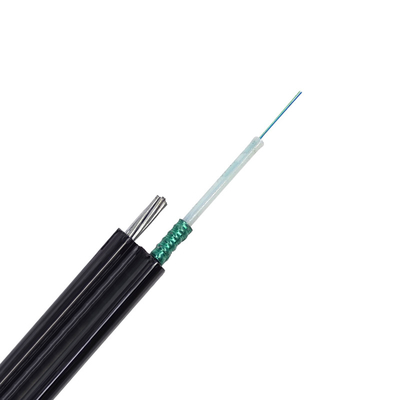

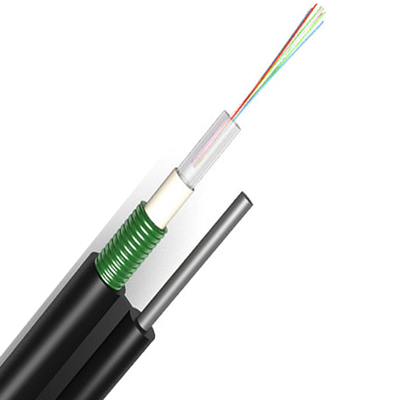

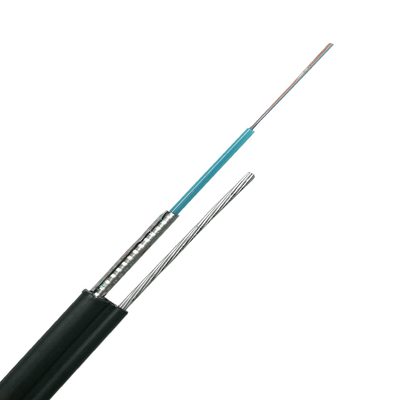

کابل فیبر نوری هوایی یونی تیوب GYXTC8S شکل 8
GYXTC8S یک کابل فیبر نوری در فضای باز است که برای کاربردهای هوایی مناسب است.

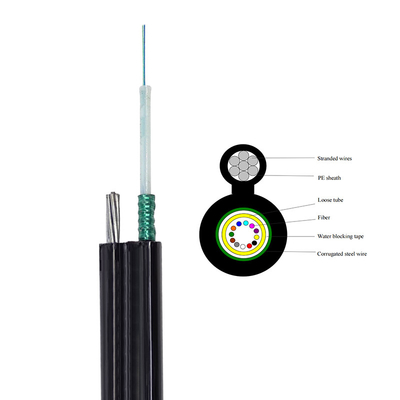

کابل نوری شکل 8 خود پشتیبانی با فیبرهای قرار داده شده در لوله بافر شل پر از ژله.هسته کابل با ژله یا مواد مسدود کننده آب برای جلوگیری از نفوذ و مهاجرت آب محافظت می شود و با زره فولادی PSP محافظت می شود.تمام واحد و پیام رسان فولادی گالوانیزه با ژاکت بیرونی پلی اتیلن مشکی پوشانده شده است.
مشخصات محصول:
• مفتول فولادی دارای استحکام کششی بسیار بالایی است که برای تخمگذار سربار خود نگهدار راحت است و هزینه های نصب را کاهش می دهد.
• با خواص مکانیکی و دمایی خوب
• مواد لوله شل دارای مقاومت هیدرولیز خوب و استحکام بالا است
• لوله شل با ژل مخصوص پر شده است که از فیبر نوری محافظت می کند
• اقدامات زیر را برای اطمینان از عملکرد ضد آب کابل نوری انجام دهید
- هسته تقویت شده در مرکز سیم فلزی
- پر شده با مواد مخصوص مسدود کننده آب در لوله شل
-پر کردن کامل هسته کابل
- لایه ضد رطوبت از فولاد با روکش پلاستیکی
| هسته های فیبر | قطر کابل (میلی متر) | وزن خالص کابل (Kg/km) | حداقلشعاع خمشی (میلی متر) | حداقلمقاومت کششی (N) | حداقلفشار خرد (N/100mm) | |||
| حالت ایستا | حالت پویا | کوتاه مدت | بلند مدت | کوتاه مدت | بلند مدت | |||
| 2-12 هسته | 7.6x14.5 | 120 | 120 | 240 | 3000 | 1000 | 1000 | 300 |
| 16-24 هسته | 8.2x15.1 | 130 | 130 | 260 | 3000 | 1000 | 1000 | 300 |
| دمای عملیاتی | -40 - +70 درجه | |||||||
| علامت گذاری غلاف کابل | ||||||||||
| XXXOFC 2021 GYTA53 XXCORE SM XXXXM | ||||||||||
| XXXOFC | نام تجاری سازنده، (به سفارش مشتری) | |||||||||
| 2021 | سال ساخت | |||||||||
| GYTA53 | نوع کابل | |||||||||
| XXXXM | علامت برای متر | |||||||||
| مورد | پارامتر | |
| Fiber-G652D | ضریب تضعیف | 1310nm dB/km ≤0.4 |
| 1550nm dB/km ≤0.3 | ||
| ژاکت بیرونی | مواد | MDPE |
| رنگ | مشکی | |
| حداقلشعاع خمش | استاتیک | قطر کابل 10 برابر |
| پویا | قطر کابل 20 برابر | |
| خم شدن مکرر | بار: 150 نیوتن؛ تعداد چرخه: 30 بدون توجه اضافی آشکار، بدون شکستن فیبر و بدون آسیب کابل. | |
| عملکرد کششی | کوتاه مدت | 1500N توجه اضافی≤0.1dB، کرنش فیبر ≤0.15% |
| خرد کردن | کوتاه مدت | 1000N/100mm توجه اضافی≤0.1dB |
| پیچ خوردگی | بار: 150 نیوتنتعداد چرخه: 10;زاویه چرخش: ± 180 درجه بدون توجه اضافی آشکار، بدون شکستن فیبر و بدون آسیب کابل. | |
| ضربه | انرژی ضربه:450g×1m;شعاع سر چکش: 12.5 میلی متر؛تعداد ضربه: 5 بدون توجه اضافی آشکار، بدون شکستن فیبر و بدون آسیب کابل. | |
| پارامترهای فیبر تک حالته: | |||
| موارد | شرح | ||
| G.652.D | G.655 | ||
| تضعیف (dB/km) | 1310 نانومتر | ≤0.36 | ≤0.40 |
| (بعد از کابل) | 1550 نانومتر | ≤0.22 | ≤0.25 |
| طول موج قطع کابل (mm) | ≤1260 | ≤1450 | |
| طول موج پراکندگی صفر (mm) | 1300 تا 1324 | ≤1520 | |
| شیب پراکندگی صفر ([ps/(nm2·km)]) | 0.092 ≤ | --- | |
| شیب پراکندگی (1550 نانومتر) ([ps/(nm2·km)]) | --- | ≤0.0084 | |
| قطر میدان حالت 1310 نانومتری (μm) | 8.7 ~ 9.5 | --- | |
| قطر میدان حالت 1550 نانومتری (μm) | 9.8 ~ 10.8 | 9.1 ~ 10.1 | |
| خطای تمرکز هسته/روکش (μm) | ≤0.6 | ≤0.6 | |
| قطر روکش (μm) | 0.7±125 | 0.7±125 | |
| روکش غیر دایره ای (%) | ≤1.0 | ≤1.0 | |
| قطر پوشش اولیه (μm) | 235 تا 250 | 235 تا 250 | |
| (قبل از رنگی شدن) | |||
| سطح آزمون اثبات (kpsi) | ≥100 | ≥100 | |
| میرایی با افت خمشی (dB) | @1550nm، شعاع 25 میلی متر، 100 دور | ≤0.05 | ≤0.05 |
| @1550nm، شعاع 16 میلی متر، 1 دور | ≤0.05 | ≤0.05 | |
| تضعیف و پهنای باند فیبر نوری چند حالته: | |||||||
| نوع فیبر | تضعیف 850/1300 نانومتر (20 ℃) (پس از کابل) | پهنای باند معین بیش از حد پر شده است | پهنای باند مودال موثر | فاصله پشتیبانی برنامه روشن (در 850 نانومتر) | |||
| ارزش معمولی | حداکثر مقدار | 850/1300 نانومتر | 850 نانومتر | 40GBASE-SR4 / 100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
| واحد | دسی بل/کیلومتر | دسی بل/کیلومتر | مگاهرتز. کیلومتر | مگاهرتز. کیلومتر | متر | متر | متر |
| 50/125 | 3.0/1.0 | 3.3/1.2 | ≥500/500 | --- | --- | --- | --- |
| 62.5/125 | 3.0/1.0 | 3.3/1.2 | ≥200/500 | --- | --- | --- | --- |
| OM2+ | 3.0/1.0 | 3.3/1.2 | ≥700/500 | ≥950 | --- | 140 | 170 |
| OM3 | 3.0/1.0 | 3.3/1.2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
| OM4 | 3.0/1.0 | 3.3/1.2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
